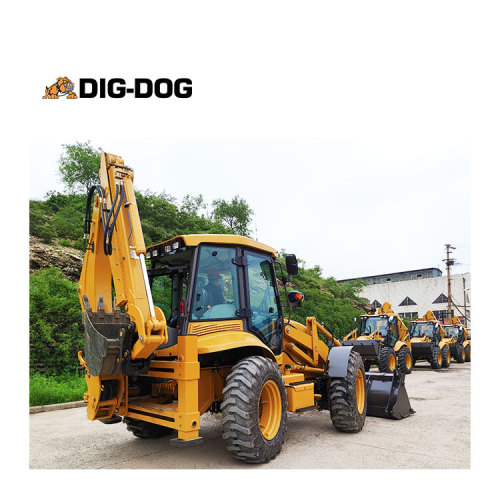

Table of BL920 Backhoe Loader Parameters
|
|||
1
|
Total length(bucket at ground
|
6450±80mm
|
|
2
|
Total width
|
2650±20mm
|
|
3
|
Bucket width
|
2620mm
|
|
4
|
Total height (cabin top)
|
3120±10mm
|
|
5
|
Total height (digging boom top)
|
3940 ±20mm
|
|
6
|
Wheel base
|
2335±10 mm
|
|
7
|
Wheel tread
|
2139 ±10mm
|
|
Load main technical parameter
|
|||
1
|
Rated load
|
2500KG
|
|
2
|
Operating weight
|
9300kg
|
|
3
|
Rated bucket capacity
|
1.2m³
|
|
4
|
Max. Dumping height (41o dumping angle)
|
3050±50 mm
|
|
5
|
Dumping distance
|
870±20 mm
|
|
6
|
Turning radius
|
Tires outside
|
5750±50mm
|
Digging main technical parameters
|
|||
1
|
Rated digging bucket capacity
|
0.3m³
|
|
2
|
Max. Digging depth
|
3820±20 mm
|
|
3
|
Max. Digging radius
|
5345±20mm
|
|
4
|
Max. Loading height
|
3740±20mm
|
|
5
|
Max. Digging force
|
5100kgf
|
|
6
|
Max.Digging height
|
5470 ±20mm
|
|
7
|
Lifting force at Max. Digging radius
|
1220kg
|
|
8
|
Max. Digging Depth
|
4970±20 mm
|
|
9
|
Max. Loading Height
|
4983±20mm
|
|
10
|
Max. Digging Height
|
6680±20mm
|
|
Engine
|
|||
1
|
Engine model
|
WC4A105Z-T20
|
|
2
|
Cooling type
|
Water cooling
|
|
3
|
Rated power
|
75 (kW)
|
|
4
|
Displacement
|
4.8(L)
|
|
5
|
Rated speed
|
2200(r/min)
|
|
6
|
Max. Torque
|
400(N.M)
|
|
7
|
Manufacturer
|
YUCHAI
|
|
Transmission
|
|||
1
|
Hydraulic torque convertor
|
Model
|
290
|
Cooling way
|
Pressured oil circle
|
||
2
|
Gearbox
|
Model
|
15
|
Type
|
Mechanically Operated Hydraulic Synchronized Shift
|
||
3
|
Driving axles
|
Model
|
WZL100
|
4
|
Gear shift
|
Forward 4 Backward 4
|
|
5
|
Speed(F/R)km/h
|
Forward1) 1 – 5 km/h
|
|
Forward2) 2 – 10 km/h
|
|||
Forward3) 3- 18 km/h
|
|||
Forward4) 4- 32 km/h
|
|||
Backward1) 1- 5 km/h
|
|||
Backward2) 2- 10 km/h
|
|||
Backward3) 3- 18 km/h
|
|||
Backward4) 4- 32 km/h
|
|||
6
|
Tyres model
|
16.9-28
|
|
Hydraulic system
|
|||
1
|
Working pump displacement
|
63ml/r | |
2 | Working pump pressure | 20Mpa | |
3 | Diverter model | BZZ5-250 | |
Digging attachments(hydraulic hammer) | |||
1 | Rod diameter mm | 68-70 | |
2 | Working pressure Mpa | 11-14 | |
3 | Impact frequency | 500-900 | |
4 | Flow scope L/min | 25-45 | |
5 | kinetic energy KN | 49 | |
Oil capacity) | |||
1 | Hydraulic oil tank) | 125 | |
2 | Fuel tank) | 125 |
